Sitzhöhenverstellung an der Alp 200 ab Modelljahr 2018

Die Euro 4 Vorschriften verlangen einige Veränderungen an neuen Motorrädern. So müssen Motorräder mit Euro 4 serienmäßig mit einem ABS ausgestatt werden. Für den Sonderfall der "Enduros" entfällt die Notwendigkeit der blockierfreien Bremsanlage. Damit die Alp 200 als Enduro durchgeht, musste unter anderem ihre Sitzhöhe im Vergleich zu den Vorjahren deutlich vergrößert werden.

Beta gelingt das durch veränderte Umlenkplatten an der unteren Federbeinaufnahme.

Großen Alpfahrern mag die neue, hohe Sitzposition entgegenkommen, vielen normalgroßen Alp 200-Freunden hat die niedrigere Sitzhöhe der Vorjahremodelle aber besser gelegen. Kein Problem. Die zulassungsgerechte Homolgation schreibt zwar ab dem Modelljahr 2018 die hohe Sitzposition vor, aber durch eine zweite Bohrung in den Umlenkplatten kann die Alp für den Einsatz auf privatem Gelände oder bei Veranstaltungen jenseits der Straße ganz leicht tiefergelegt werden.

Sind die Umlenkplatten so wie hier unten auf dem Bild montiert, weist die Alp eine um 6,5 cm größere Sitzbankhöhe auf (senkrecht an der hinteren Achse gemessen)...

Hohe Sitzposition

... als wenn die Platten umgedreht montiert werden:

Niedrige Sitzposition

Wir messen senkrecht über der Hinterachse im ersten Fall 94,5 cm bis zur unbelasteten Sitzbank, bei gedrehten Umlenkplatten sind es nur 88 cm. Das kann beim Toben im Gelände an kniffligen Stellen entscheidend sein.

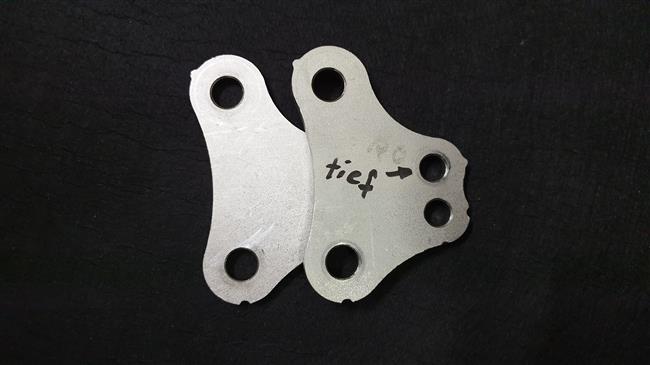

Anders erklärt: Die Umlenkplatten haben an allen ihren Bohrungen zur Markierung entweder Kerben oder kleine Nasen. Für die niedrige Sitzposition werden die Bohrungen mit den Nasen an der Schwinge und am unteren Federbeinauge zur Verschraubung genutzt:

Für die hohe Sitzposition werden die Bohrungen mit den Kerben an der Schwinge und am unteren Federbeinauge zur Verschraubung genutzt:

Die Umlenkplatten werden zum Wechsel der Sitzhöhe einfach gedreht, die obere Bohrung wird dann zur unteren, die äußere Seite zur inneren. Da die beiden Platten an sich völlig gleich sind, ist es egal, welche Platte rechts und welche links verschraubt wird.

Viel Spaß beim Schrauben.
