THEMA: Kein Zündfunke nach Schalteinheit Wechsel

Kein Zündfunke nach Schalteinheit Wechsel 08 Okt 2025 17:22 #21

mach1z
Offline
Einsteiger
Beiträge: 12

neeeee. Denke nicht das der Strang was hat. Hab mak geschaut, einen einzelnen Strang gibts da gar nicht. Verschiedene, CDI, Schalter, Licht, etc.

Hab jetzt alle relevanten Kabel auf Durchgang geprüft. Alles gut.

weiss Zündspule --> CDI --> ok.
masse Zündspule --> ok
masse CDI --> ok
masse Schalter --> ok

jetzt kann es eigentlich doch nur der Impulsgeber oder die CDI sein. Kann man den Impulsgeber testen?
Die CDI wohl nur mit Spezialmessgerät....

Gruß, micha

Ihr wollt mit uns diskutieren? Oben im Menupunkt "Mitmachen" anmelden und ab geht die Post...

Kein Zündfunke nach Schalteinheit Wechsel 09 Okt 2025 09:17 #22

mach1z
Offline
Einsteiger
Beiträge: 12

das lässt mir keine Ruhe. noch mehr abgebaut und Kabelbaum vom Rahmen gelöst und habe jetzt folgendes gefunden:

1. abisoliertes Kabel mit Flachsteckern darunter weiblich
schwarz weiss / grau (Ne Bi / Gr)

könnte der Killschalter sein oder. Aber wo ist das Gegenstück?

Das ist DIE HUPE. Rätsel 1 gelöst!

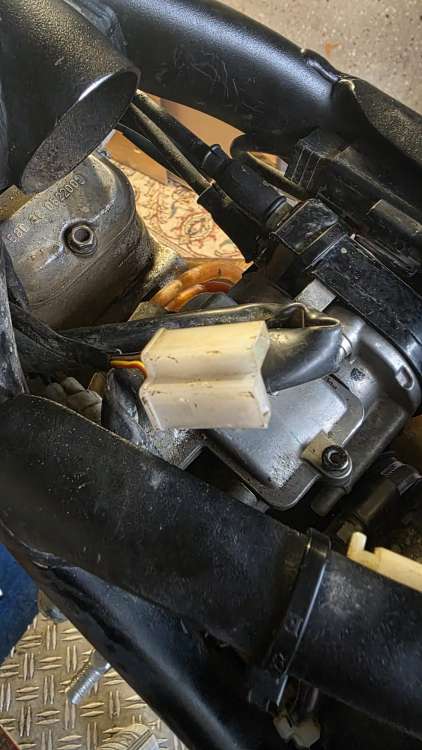

2. Winkelstecker weiblich oberhalb des Vergasers
schwarz weiss / Gelb rot (Ne Bi / Gi Rs)

find ich nix im Plan außer Blinkrelais

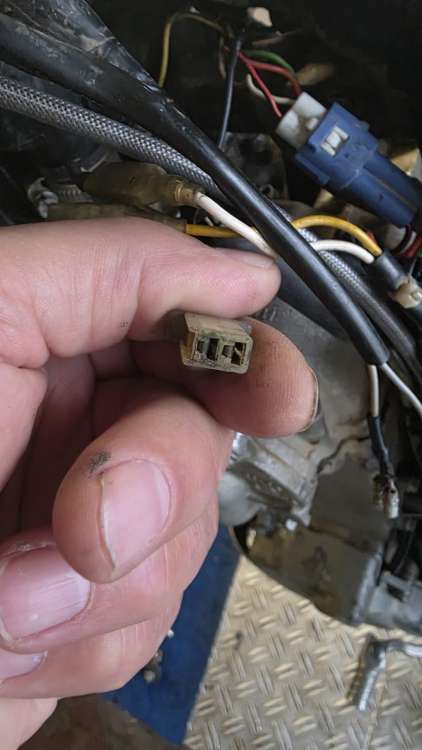

3. Ministecker weiblich
schwarz weis / schwarz (Ne Bi / Ne)

keine Ahnung für was der ist...

und an allen 3 "Steckern hat die schwarz weisse Leitung Strom. Zuviel für mein Elektrikhirn ...

Vielleicht weis einer mehr.

Gruß micha

Letzte Änderung: 09 Okt 2025 09:44 von mach1z. Begründung: Ergänzung

Ihr wollt mit uns diskutieren? Oben im Menupunkt "Mitmachen" anmelden und ab geht die Post...

Kein Zündfunke nach Schalteinheit Wechsel 09 Okt 2025 10:20 #23

mach1z Offline Einsteiger Beiträge: 12	der kleine Stecker ist wohl laut Schaltplan Bauteil 18 BAUSATZ ELEKTROLUTERRAD (OPTION) also nicht relevant.
